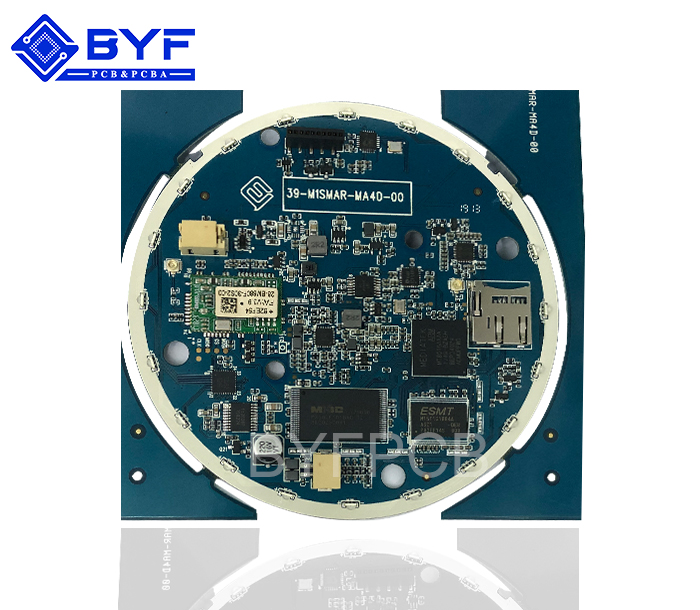

                              智能產品6

                              產品分類:安防SMT產品

                              型號:A01L1245

                              板材:聯茂158A
                              板厚:1.2±0.12mm

                              尺寸:2.9mm*2.9mm

                              最小焊盤間距:0.15mm

                              最小焊盤大?。?.2mm
                              表面處理:沉金

                              在線咨詢

                              24h 熱線

                              189 2743 2288

                              產品簡介

                              INTRODUCTION

                              為什么SMT貼片元件要做推力測試,目的就是為了檢測貼片元件焊接的牢固性和測貼片元件附著力的強度,那么他們都有些什么標準呢,那怎么測試呢,SMT這就為您一一道來。

                              一、SMT貼片元件推力測試標準:

                              1,0603 大于0.8KG

                              2,0805大于1.0KG

                              3,1206大于1.5KG

                              4,二極管大于1.5KG

                              5,電晶體元件大于2.0KG

                              6,IC芯片大于3.0KG

                              7,使用推力計時要求推力計與被測試物料呈30度至45度斜角進行施力,勻速達到力度達到上面規定標準要求即可。

                              二、SMT貼片元件推力測試方法:

                              1,生產線轉線生產首件后IPQC需做貼片元件附著力推力測試,使用推力計測試PCBA上不同規格器件各5pcs.做推力測試之前需將推力計歸零,使其指針向“0”刻度;

                              2,使用推力計時要求推力計與被測試物料呈30度至45度斜角進行施力,勻速達到力度達到規定標準要求即可 ;

                              3,測試良品與不良品需記錄在相應的記錄表上以備查驗 ;

                              4,測試后不良品需單獨放置經維修重新測試后方可下拉;

                              三、SMT貼片元件推力測試注意事項:

                              1,測量時不可迅速加力,以免損壞器件;

                              2,不同器件的推力測試標準無客戶未指定可參考品質相關標準或IPC通用性檢驗標準執行。 ”
